CD10型弹簧操动机构

发布时间：2021-05-21 15:26:58浏览次数：695

CD10型弹簧操动机构

CD10型弹簧操动机构

◎概述

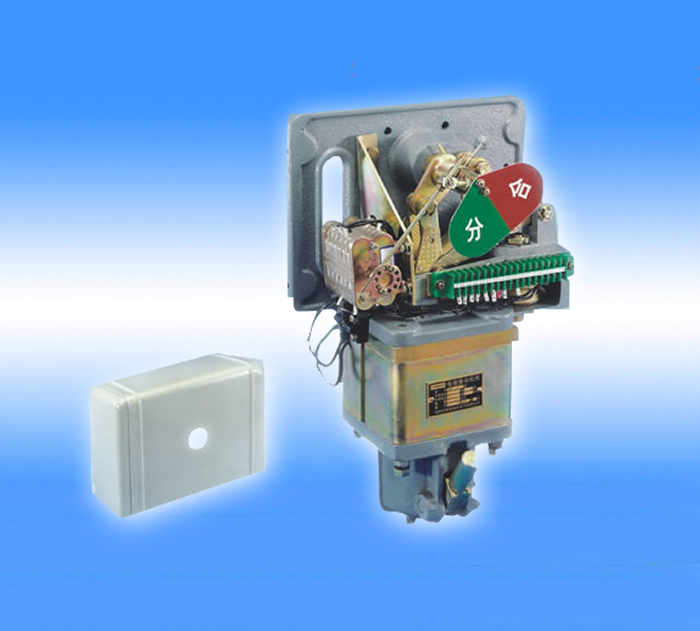

CD10型电磁操动机构是一种户内悬挂式的电磁操动机构，可用来操动SN10系列高压少油断路器.
该机构可以电动合闸，电动分闸和手动分闸，也可经进行自动重合闸，该机构合闸分闸需要使用直流电源.控制合闸直流电流，可用外接的CZ0-40C型或CZ0-40D低压直流接触器.
CD10型电磁机构内装有分闸电磁铁，既能手力分闸，也能电动分闸或遥控分闸.
CD10型机构有铁罩作封盖，罩的中间有一圆孔，指标“分”“合”位置.

◎主要技术参数

CD10型机构的技术性能符符合“GB1984-80交流高压断定路器”的规定，其主要技术数据见表1.

	机构型号所配断路器型号项目		CD10-Ⅰ	CD10-Ⅱ		CD10-Ⅲ
			SN10-10Ⅰ	SN10-10Ⅱ	SN10-10Ⅲ	SN10-10Ⅲ
			630-16 1000	1000-31.5	1250-40	2000-40 3000
1	200伏合闸线圈	电流（安）	99	120		147
		电阻（欧）	2.22±0.18	1.82±0.15		1.50±0.12
2	110伏合闸线圈	电流（安）	196	240		294
		电阻（欧）	0.56±0.05	0.46±0.04		0.38±0.04

3	24伏合闸线圈	电流（安）	37
3	24伏合闸线圈	电阻（欧）	0.65±0.03
4	48伏合	电流（安）	18.5
4	闸线圈	电阻（欧）	2.6±0.13
5	110伏合闸线圈	电流（安）	5
5	110伏合闸线圈	电阻（欧）	55±1.1
6	200伏合	电流（安）	2.5
6	闸线圈	电阻（欧）	88±4.4
