XWP,XHP,XMP高压线路耐污盘形悬式瓷绝缘子生产厂家

发布时间：2021-05-22 08:30:06浏览次数：425

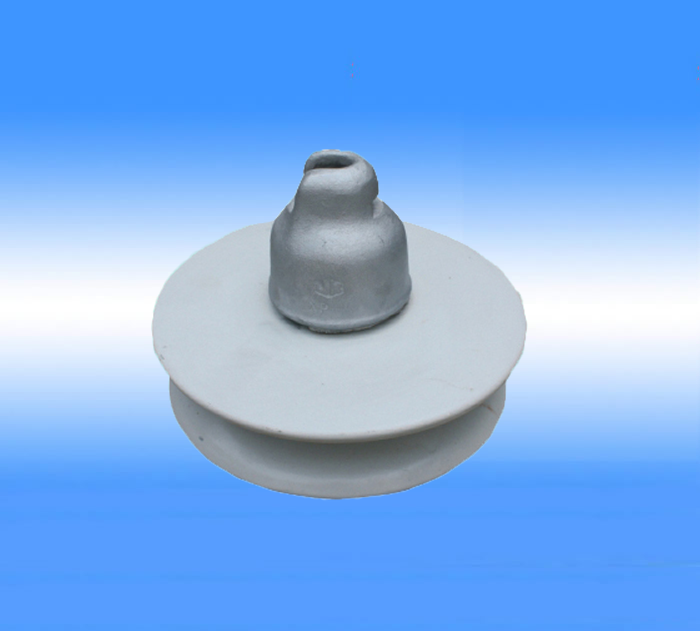

XWP,XHP,XMP高压线路耐污盘形悬式瓷绝缘子

产品阐述

XWP,XHP,XMP高压线路耐污盘形悬式瓷绝缘子生产厂家

产品说明及使用方法：

XWP,XHP,XMP高压线路耐污盘形悬式瓷绝缘子

一、用途、结构、型号简介

　　高压线路耐污盘形悬式瓷绝缘子适用于工业粉尘、化工、盐碱、沿海及多雾地区，供高压架空输配电线路上的绝缘和固定导线用，一般组装成绝缘子串用于不同电压等级、不同污秽地区的电力线路上.
　　耐污型绝缘子按其伞形结构分为双层伞型、钟罩型、草帽型三种.双层伞耐污型绝缘子爬电距离大，伞型开放，裙内外光滑无棱，积灰速率低，风雨自洁性能好；钟罩型耐污悬式绝缘子利用伞内受潮的不同期性及伞下高棱的抑制放电作用，防污性能较好；草帽型耐污悬式绝缘子盘径大，一般将其放在悬垂串的顶端，对防止鸟害及贯穿性结冰有较好的作用.耐污型悬式绝缘子的结构装配可参见普通型悬式绝缘子.

型号说明
XWP-以机电破坏负荷表示的双层伞型耐污悬式瓷绝缘子
　　XHP-以机电破坏负荷表示的钟罩型耐污悬式瓷绝缘子
　　XMP-以机电破坏负荷表示的草帽型耐污悬式瓷绝缘子
　　其右下角数字为设计顺序号；破折号后面的数字为机电破坏负荷（kN)；C-槽型连接（球型连接不表示）

二、尺寸与特性

◇ 双伞型主要结构尺寸

型号	主要尺寸 mm				工频电压 kV r.m.s 不小于				雷电全波冲击电压kV peak 不小于		污闪电压提高率 %	抗张机械负荷 kN			重量 kg
型号	结构高度 H	盘径 D	公称爬电距离 L	连接型式标记	干闪络	湿闪络	1min 湿耐受	击穿	50% 闪络	耐受	污闪电压提高率 %	例行试验	lh 机电试验	机电破坏不小于	重量 kg
XWP₁-70	160	255	400	16	90	50	42	120	135	120	≈20	35	52.5	70	6.0
XWP₂-70	146	255	400	16	90	50	42	120	135	120	≈20	35	52.5	70	5.9
XWP₂-70C	146	255	400	16C	90	50	42	120	135	120	≈20	35	52.5	70	6.1
XWP₃-70	160	280	450	16	100	50	45	120	135	120	≈20	35	52.5	70	7.0
XWP₄-70	146	300	400	16	90	50	42	120	135	120	≈20	35	52.5	70	6.5
XWP₅-70	146	250	400	16	90	50	42	120	135	120	≈20	35	52.5	70	6.5
XWP₆-70	146	255	450	16	100	50	45	120	145	120	≈20	35	52.5	70	5.9
XWP₇-70	155	120/300	545	16	110	55	50	120	160	135	≈20	35	52.5	70	9.0
XWP₈-70	146	280	450	16	100	50	45	120	145	120	≈20	35	52.5	70	7.0
XWP₁-100	160	255	400	16	90	50	42	120	135	120	≈20	50	75	100	6.6
XWP₂-100	160	280	450	16	100	50	45	120	145	120	≈20	50	75	100	8.0
XWP₃-100	146	280	450	16	100	50	45	120	145	120	≈20	50	75	100	7.8
XWP₆-100	170	120/300	545	16	110	55	50	130	160	135	≈20	50	75	100	9.5
XWP₂-120	160	280	450	16	100	50	45	120	145	120	≈20	60	90	120	8.4
XWP₃-120	146	280	450	16	100	50	45	120	145	120	≈20	60	90	120	8.1
XWP-160	155	300	400	20	100	50	42	120	145	130	≈20	80	120	160	8.8
XWP₁-160	160	280	400	20	100	50	42	120	145	130	≈20	80	120	160	8.8
XWP₂-160	155	300	450	20	100	50	45	120	150	130	≈20	80	120	160	10.0
XWP₃-160	155	280	450	20	100	50	45	120	150	130	≈20	80	120	160	8.2
XWP₆-160	170	330	450	20	100	50	45	120	150	130	≈20	80	120	160	9.4
XWP₇-160	170	340	545	20	110	55	50	120	160	135	≈20	80	120	160	12.0
XWP-210	170	300	450	20/24	100	50	45	120	150	130	≈20	105	157.5	210	11.5
XWP₃-210	170	350	525	20/24	110	55	50	120	160	135	≈20	105	157.5	210	13.5
XWP-300	195	330	480	24	105	55	47	120	150	130	≈20	150	225	300	14.8

◇ 三伞型主要结构尺寸

型号	主要尺寸 mm				工频电压 kV r.m.s 不小于				雷电全波冲击电压kV peak 不小于		污闪电压提高率 %	抗张机械负荷 kN			重量 kg
型号	结构高度 H	盘径 D	公称爬电距离 L	连接型式标记	干闪络	湿闪络	1min 湿耐受	击穿	50% 闪络	耐受	污闪电压提高率 %	例行试验	lh 机电试验	机电破坏不小于	重量 kg
XWP₇-70	146	255	450	16	100	50	42	120	150	120	≈20	35	525	70	6.8
XWP₄-160	170	330	545	20	110	55	50	130	160	130	≈20	80	120	160	11.8
XWP₄-210	170	330	545	20	110	55	50	130	160	130	≈20	105	157.5	210	14.5

◇ 钟罩型主要结构尺寸

型号	主要尺寸 mm				工频电压 kV r.m.s 不小于				雷电全波冲击电压kV peak 不小于		污闪电压提高率 %	抗张机械负荷 kN			重量 kg
型号	结构高度 H	盘径 D	公称爬电距离 L	连接型式标记	干闪络	湿闪络	1min 湿耐受	击穿	50% 闪络	耐受	污闪电压提高率 %	例行试验	lh 机电试验	机电破坏不小于	重量 kg
XHP-70	146	255	432	16	100	50	42	120	135	120	≈20	35	52.5	70	6.5
XHP₁-70	160	255	400	16	90	50	42	120	135	120	≈20	35	52.5	70	5.6
XHP₅-70	146	280	400	16	90	50	42	120	135	120	≈20	35	52.5	70	6.7
XHP-80	160	255	400	16	90	50	42	120	135	120	≈20	40	60	80	6.0
XHP₁-80	146	255	432	16	100	50	42	120	135	120	≈20	40	60	80	7.0
XHP₂-80C	146	255	432	16C	100	50	42	120	135	120	≈20	40	60	80	7.0
XHP₃-80	140	255	432	16	100	50	42	120	135	120	≈20	40	60	80	6.7
XHP-100	160	280	430	16	100	50	42	120	135	120	≈20	50	75	100	7.9
XHP₁-100	146	280	450	16	100	50	42	120	135	120	≈20	50	75	100	7.6
XHP₂-100	146	255	432	16	100	50	42	120	135	120	≈20	50	75	100	7.9
XHP₃-100	146	320	555	16	110	60	55	130	160	135	≈20	50	75	100	11.4
XHP₄-100	160	270	400	16	90	50	42	120	135	120	≈20	50	75	100	6.8
XHP-111	146	255	432	16	100	60		120	150		≈20	55.5	83.3	111	7.7
XHP-111C	146	255	432	16C	100	60		120	150		≈20	55.5	83.3	111	7.7
XHP-120	160	280	430	16			45	120		120	≈20	60	90	120	7.9
XHP₁-120	146	280	450	16			45	120		120	≈20	60	90	120	7.6
XHP₂-120	146	255	432	16			42	120		120	≈20	60	90	120	7.9
XHP₃-20	146	320	555	16			55	130		135	≈20	60	90	120	11.4
XHP-160	155	300	450	20			45	130		120	≈20	80	120	160	10.3
XHP₄-160	155	330	45	20			45	130		120	≈20	80	120	160	10.5
XHP₁-160	146	330	440	20			45	130		120	≈20	80	120	160	10.4
XHP₂-160	170	320	525	20			55	130		135	≈20	80	120	160	11.5
XHP₅-160	170	330	525	20			55	130		135	≈20	80	120	160	11.5
XHP₃-160	170	320	550	20			55	130		135	≈20	80	120	160	12.5
XHP₆-160C	165	292	432	20C	100	60		130	150		≈20	80	120	160	9.1
XHP₇-160C	175	320	545	20C	110	60		130	160		≈20	80	120	160	12.6
XHP-190	170	340	556	0/24			55	130		135	≈20	95	142.	190	15.0
XHP-210	170	300	450	0/24			45	130		130	≈20	105	157.	210	12.5
XHP_2-210	170	300	470	0/24			45	130		130	≈20	105	157.	210	12.5
XHP₁-210	170	320	550	20			55	130		135	≈20	105	157.	210	14.6
XHP-225	170	320	550	20			55	130		135	≈20	112.	168	225	14.5
XHP-300	195	320	485	24			45	130		140	≈20	150	225	300	14.6
XHP₄-300	195	380	690	24			60	130		140	≈20	150	225	300	21.4

◇ 草帽型主要结构尺寸

型号	主要尺寸 mm				工频电压 kV r.m.s 不小于				雷电全波冲击电压kV peak 不小于		污闪电压提高率 %	抗张机械负荷 kN			重量 kg
型号	结构高度 H	盘径 D	公称爬电距离 L	连接型式标记	干闪络	湿闪络	1min 湿耐受	击穿	50% 闪络	耐受	污闪电压提高率 %	例行试验	lh 机电试验	机电破坏不小于	重量 kg
XMP-70	146	350	300	16			40	120		105		35	52.5	70	6.2
XMP-70C	146	350	300	16C			40	120		105		35	52.5	70	6.4
XMP-80	146	330	305	16			40	120		95		40	60	80	5.7
XMP-100	146	360	300	16			40	120		105		50	75	100	7.3
XMP-100C	146	360	300	16C			40	120		105		50	75	100	7.5
XMP-120	146	360	300	16			40	120		105		60	90	120	7.3
XMP-160	155	360	300	20			40	130		105		80	120	160	8.1
XMP160	146	425	385	20			45	130		110		80	120	160	10.6
