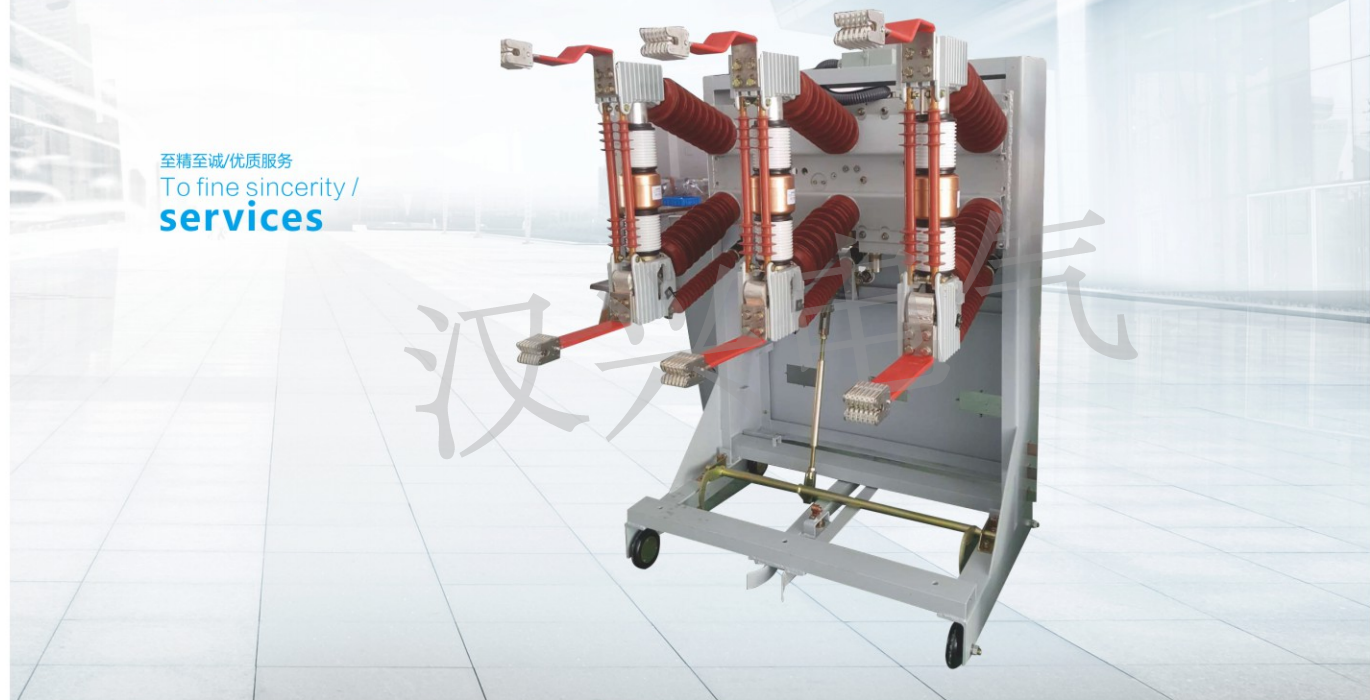

35KV真空断路器概述ZN85系列户内高压真空断路器（以下简称断路器），适用于三相交流50Hz,额定电压40.5kV电力系统中，可供工矿企业、发电厂及变电站作为分合负荷电流、过载电流、故障电流之用。断路器与操动机构采用上下布置结构，有效地降低了断路器的深度。三相灭弧室和相联带电体由三只独立的环氧树脂绝缘筒相隔离，构成复合绝缘结构，断路器满足正常运行条件下的空气距和爬距要求，并有效地减小了断路器的体积。主导电回路真空灭弧室和动静导电联接安装在绝缘筒内，使相间距仅为300mm。主回路电气连接全部采用固定式连接，具有很高的可靠性。绝缘筒安装在断路器框架上方。为这种新型断路器专门设计的弹簧操动机构，安装在断路器框架内，其结构特点更适合断路器的上下布置形式，并成为断路器整体结构中不可分割的一部分。机构设计简单，输出曲线及其性能更适用40.5kV真空断路器的特点和要求。总体布局合理、美观、简洁。体积小巧、操作灵活、具有电气性能可靠、使用寿命长、检修方便、机构免维护的特点。该断路器适用于频繁操作及多种场合和运行条件比较苛刻的场所。执行标准♦GB1984-2003《高压交流断路器》♦GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》♦IEC62271-100《高压交流断路器》正常使用环境♦周围空气温度：不超过40X：;日平均温度不超过35t;最低周围空气温度为-15X：o♦空气相对湿度：日平均值不大于95%,月平均值不大于90%;水蒸气压日平均值不大于2.2kPa;月平均值不大于1.8kPa;♦海拔高度：不超过1000m;♦周围没有明显地受到尘埃、烟、腐蚀性和可燃性气体、蒸汽或盐雾的污染；♦来自开关设备和控制设备外部的振动或地动是可以忽略的；♦在二次系统中感应的电磁干扰的幅值不超过1.6kVo♦特殊使用条件安装地点在海拔超过1000m、周围空气温度超过正常使用条件规定的限值或高湿易产生凝露的地方，请与我们协商定制。产品技术特点♦断路器总体性能优越◊断路器整体结构简单合理，灭弧室部分与联锁、操动部分采用上下布置。◊专用的弹簧操动机构，无需调整，动作稳定可靠。◊安装形式自由灵活，包括可抽出手车式柜内安装及侧面机构布置固定式安装。♦高可靠性能的绝缘筒◊绝缘筒采用机电性能可靠的环氧树脂经由成熟的真空浇注工艺而成。◊真空灭弧室布置于封闭的绝缘筒内，显著提高绝缘性能，免受外界恶劣环境影响，有效防止灰尘和异物进入主回路部分。◊显著缩小断路器整体尺寸。♦先进的真空灭弧室◊首选WL-35855X真空灭弧室，来自于美国Cutler-Hammar公司的品质保障。◊可选线圈式纵向强磁场结构真空灭弧室，采用陶瓷外壳，铜铬触头材料，外形尺寸小，绝缘水平高、灭弧能力强、电寿命长,优良的开断和关合短路电流的性能。♦可选固封工艺◊断路器的主导电回路选用固封工艺，将真空灭弧室浇注于绝缘筒中。◊绝缘强度极大提高。[详情]

晴川电气10KV户外真空断路器概述ZW10-II-12G/630-20型高压双电源切换装置（以下简称装置）是由一台高压真空断路器和智能控制器两部分组成。应用于交流50赫兹，额定电压12kV,额定电流至630A的双路电源供电系统中，当一路电源发生停电或欠压时切换到另一路正常电源供电，可靠保证供电的连续性。同时具有短路及过流等保护互锁功能，有效避免了负载故障时不必要的再次供电冲击。在常用电源发生故障停电时，切换装置可以完成与备用电源的切换，以保证可靠性和安全性。也可根据负载的需要进行两路电源之间的选择切换。特别适用于不允许断电的重要场所，作为保证连续供电的重要电气控制装置。为新一代设计新颖、性能完善、安全可靠、自动化程度高、使用范围广的自投自复型双路电源自动切换产品。产品在设计上保证了两路高压电源的完全隔离，同时采用完善可靠的机械和电气连锁，因此具有非常高的安全性和可靠性。该产品适用于对供电可靠性和安全性要求较高的双电源电力用户，作为双电源供电系统的控制和保护设置。[详情]

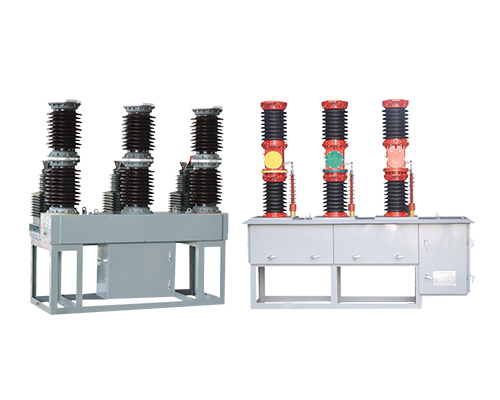

晴川高压ZW7户外真空断路器概述ZW7-40.5系列户外高压真空断路器（以下简称“断路器”）用于交流50Hz、额定电压40.5kV的三相电力系统中,作为分、合负荷电流、过载电流及短路电流之用。正常使用环境♦周围空气温度：上限+40℃：,下限-30℃（—般地区）、-40℃（高寒地区）;♦海拔：≤1000m（若海拔增高，则额定绝缘水平相应提高）；♦风压：不超过700Pa（相当于风速34m/s）;♦地震烈度：不超过8度；♦污秽等级：IV级；♦最大日温差：不超过25℃。[详情]

概述ZW10-II-12G/630-20型高压双电源切换装置（以下简称装置）是由一台35kv户外真空断路器和智能控制器两部分组成。应用于交流50赫兹，额定电压12kV,额定电流至630A的双路电源供电系统中，当一路电源发生停电或欠压时切换到另一路正常电源供电，可靠保证供电的连续性。同时具有短路及过流等保护互锁功能，有效避免了负载故障时不必要的再次供电冲击。在常用电源发生故障停电时，切换装置可以完成与备用电源的切换，以保证可靠性和安全性。也可根据负载的需要进行两路电源之间的选择切换。特别适用于不允许断电的重要场所，作为保证连续供电的重要电气控制装置。为新一代设计新颖、性能完善、安全可靠、自动化程度高、使用范围广的自投自复型双路电源自动切换产品。产品在设计上保证了两路高压电源的完全隔离，同时采用完善可靠的机械和电气连锁，因此具有非常高的安全性和可靠性该产品适用于对供电可靠性和安全性要求较高的双电源电力用户，作为双电源供电系统的控制和保护设置。[详情]

ZW8-12(FG)型户外高压真空断路器，10KV户外真空断路器三相交流50Hz的户外高压开关设备。由操动、导电回路、绝缘系统、密封件及壳体组成，整体结构为三相共箱式。用于10kV农网和城网电力系统，作为分、合负荷电流、过载电流、短路电流及其他类似场所之用。执行标准GB1984-2003《高压交流断路器》GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》IEC62271-100《高压交流断路器》型号含义ZW8-12(FG).jpg正常使用环境♦环境温度：-40℃〜+40℃；♦海拔高度：≤3000m（若海拔增高，则额定绝缘水平相应提高）；♦周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染，污染等级为IV级;♦风速不超过34m/s（相当于圆柱表面上的700Pa）;♦来自开关设备和控制设备外部的振动或地动是可以忽略的；♦特殊使用条件。如需应用在不同于以上规定的正常使用条件下，请与我们协商制定。[详情]

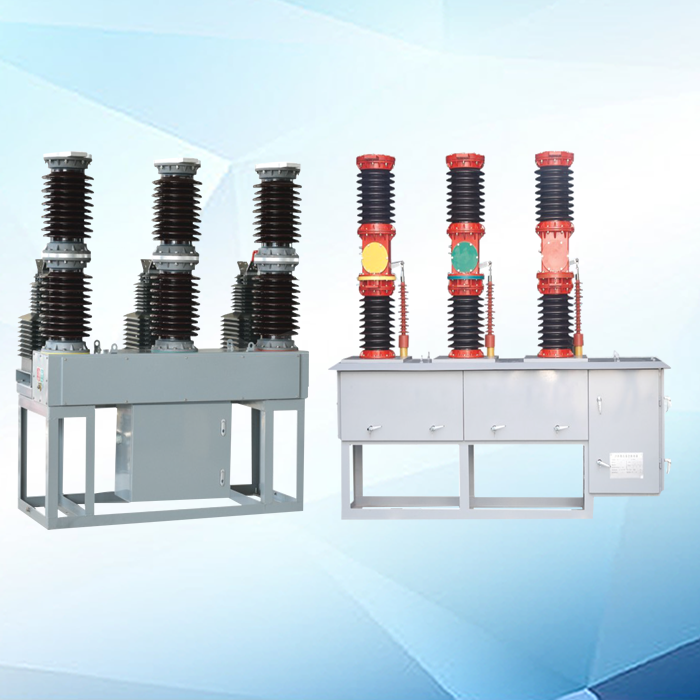

户外真空断路器概述ZW7-40.5系列户外高压真空断路器（以下简称“断路器”）用于交流50Hz、额定电压40.5kV的三相电力系统中,作为分、合负荷电流、过载电流及短路电流之用。型号含义ZW7(ZW17)(ZW39)-40.5.jpg正常使用环境♦周围空气温度：上限+40℃：,下限-30℃（—般地区）、-40℃（高寒地区）;♦海拔：≤1000m（若海拔增高，则额定绝缘水平相应提高）；♦风压：不超过700Pa（相当于风速34m/s）;♦地震烈度：不超过8度；♦污秽等级：IV级；♦最大日温差：不超过25℃。技术参数ZW7(ZW17)(ZW39)-40.5拷贝.jpg外形及安装示意图订货须知[详情]

35kv户外真空断路器介绍这其中需要考虑的问题，一个就是环境温度对断路器特性的影响。从目前市场大量销售的塑料外壳式断路器来看，就有全电磁型（俗称油杯式脱扣器），热动一电磁脱扣器型以及电子脱扣器和微处理器脱扣器等种类。电磁式的油杯脱扣器既用于过载长延时，又用于短路电流的瞬动保护（即过载与短路保护使用同一个油杯脱扣器）。过载长延时保护的延时，靠油杯内的反力弹簧和甲基硅油来阻尼浮动铁心的上移（瞬动时油杯内的浮动铁心在大电流下，不必向上浮就可以把脱扣器衔铁吸下。它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。而且在分断故障电流后一般不需要变更零部件，一获得了广泛的应用。结构和工作原理低压断路器由操作机构、触电、保护装置(各种脱扣器)、灭弧系统等组成。本公司主要生产100多种型号的产品及相关附件。广泛应用于能源、工业自动化、成套设备、交通运输、邮电通信、工业建筑、机械电子、电网改造等行业和领域。现已发展成为国内同行业大规模企业之一，销售网点遍及全国各大城市，并出口欧洲，俄罗斯、东南亚、北美、南美，中东，非洲等和地区。施米斯电气立足于高起点，着眼于高端市场。定工作电压流和额定电压低压断路器的额定工作电压ue和额定电流ie。应分别不低于线路，设备的正常额定工作电压和工作电流或计算电流。断路器的额定工作电压与通断能力及使用类别有关，同一台断路器产品可以有几个额定工作电压和相对应的通断能力及使用类别。延时脱扣器整定电流ir1所选断路器的长延时脱扣器整定电流ir1；应大于或等于线路的计算负载电流，可按计算负载电流的1-1.1倍确定；同时应不大于线路导体长期允许电流的0.8-1倍。优质商品：三亚市zw7真空断路器生产哪家强注意：不是所有的铝合金材质都适合做开关的导电件，现在的高压开关的配件行业中铝合金材质有很多种，我们要追求的材质其实要求是很高的，我认为只有这种高导电率和高强度的特种铝合金，要经过高压电器机构的单位做过试验报告后的产品，才能做为替代铜导电件产品来运行的的。相对其他的断路器来说。真空断路器以真空作为灭弧介质，SF6断路器以SF6作为灭弧介质，SF6在放电时高温下会分解出有腐蚀的气体，如果断路器发生，将产生很大危害；同电压等级的断路器价格上真空的比SF6的便宜；真空断路器较相应SF6断路器的机械寿命及电气寿命都更长！vs1真空断路器在电动合闸合不上时是否可以手动合闸？不管是什么断路器，如果电动合闸不成功，要找原因，到底是合闸回路有问题，还是有闭锁导致不动作，如果是合闸回路有闭锁，不动作，则要接触闭锁，不可轻易手动合闸，如果和电气闭锁无关，只是合闸回路本身故障，不存在合闸后环流问题或者并网短路问题，当然可以手动合闸了。[详情]

10kV户外真空断路器,10kV户外柱上真空断路器zw32-12型号:zw32-12/630-20发货方式:物流托运(我们一般都会选择直达的物流,所以都会比较快)生产周期:10台以内有现货,50以内生产周期5天,100台以上15天,所计时间以订货打款之日算起,晴川电气主要生产:户外真空断路器ZW32,ZW8,ZW10,ZW20,户内真空断路器VS1,ZN28A,ZN12,ZN23,ZN85我们有着10多年的生产断路器经验,用的真空管都是一级好的,现公司面向全国进行招商代理,给您的价格与质量是合适的,受到了行内业界的认可,更受到了客户的赞赏.生产厂家:浙江晴川电气有限公司产品名称:户外真空断路器,10kV户外柱上真空断路器110kV户外柱上真空断路器范围本技术协议提出了ZW32型真空断路器的技术要求，主要包括设备的执行标准、使用环境、主要技术参数、结构、性能等方面的内容，供方应保证提供符合本协议的产品。210kV户外柱上真空断路器引用标准GB1984-2003高压交流断路器GB3309-1989高压开关设备常温下的机械试验GB/T5465.2-1996电气设备用图形符号GB5582-1993高压电力设备外绝缘污秽等级GB7354-1987局部放电测量GB11022-1999高压开关设备和控制设备标准的共用技术要求GB/T16927.1-1999高电压试验技术部分：一般试验要求DL402-1999交流高压断路器订货技术条件DL403-200012kV～40.5kV高压真空断路器订货技术条件310kV户外柱上真空断路器使用环境条件──周围空气温度上限不过40℃，下限不过—45℃；──风速不大于35m/s；──海拔不高于2000m；──地震烈度不过8度；──环境湿度:月平均相对湿度不大于90%;日平均相对湿度不大于95%；──安装场所应没易燃、爆炸、化学腐蚀物质及经常性剧烈振动;──污秽等级：Ⅳ级。410kV户外柱上真空断路器主要技术参数4.1断路器技术参数：见表1。4.2断路器调整后应达到的机械特性参数：见表2。表1名称单位数据额定电压kV121min工频耐压、湿耐压42(断口49)、34雷电冲击耐压（峰值）75（断口85）额定电流A630额定短路开断电流kA20额定短路关合电流（峰值）504s额定短时耐受电流20额定峰值耐受电流50额定短路开断电流开断次数次30机械寿命10000操作方式手动/电动一体（操作电源AC/DC220V）外形尺寸（宽×深×高）mm700×222×642安装尺寸mm760×130表2名称单位数据触头开距mm9~11触头程2.5~4平均分闸速度m/s1.2±0.3平均合闸速度0.6±0.2合闸弹跳时间ms≤2三极分、合闸同期性≤2合闸时间20～60分闸时间16～45极间中心距mm240±0.5每极回路电阻μΩ≤60合闸时触头压力N2000±100510kV户外柱上真空断路器结构要求5.1断路器外壳采用2mm不锈钢板。5.2断路器装有M12的保护接地装置，并按GB/T5465.2规定标志符号。5.3辅助回路端子和辅助开关的绝缘，应具有不漏电和防潮性能。5.4断路器在长期工作时的温升值应符合GB/T11022的规定。5.5断路器的机械特性参数应符合本标准表2的规定。5.6断路器的机械操作次数：机械操作寿命应达到10000次。5.7断路器应具有20kA的短路开断、50kA短路关合、以及表1规定的额定短路电流的开合能力，同时还应具有异相接地条件下的开断能力。5.8断路器应具有表1规定的短时耐受电流和峰值耐受电流的能力。5.9真空灭弧室的真空度应不低于1.33×10-3Pa,储存期不少于15年，并有性的出厂编号。5.10断路器及其操动机构的密封应能防雨，并满足GB/T11022防雨试验要求5.11真空灭弧室局部放电量满足GB7354的规定，不大于10pC。610kV户外柱上真空断路器其它断路器配置A、C相保护电流互感器，变比：200-400-630/5精度：3级容量：15VA，机构内配置涌流保护装置及过流线圈，可实现过载及短路保护功能。断路器线圈供电7标志、包装、运输、储存7.1标志7.1.1铭牌出厂的每台真空断路器应有铭牌并注明：1)制造厂商标和名称；2)产品型号和名称；3)额定电压（kV）；4)额定电流（A）；5)额定频率（Hz）；6)额定短路开断电流（kA）；7)额定峰值耐受电流（kA）；8)额定短路持续时间（s）；9)额定操作顺序；10)总重量；11)出厂编号；12)制造年月。7.1.2真空断路器的真空灭弧室应有明显标志，注明制造厂的厂名和商标、产品型号、制造年月与出厂编号。4.2控制器4.2.1工作原理及安装1台柱上监控终端及控制电缆、1台柱上电源变压器及电缆组成。与断路器开关本体配套，具有检测故障和保护控制功能。与断路器开关同杆安装，距地面2.5m以上。4.2.3控制器操作及参数设置面板1）控制器应具有完善的防磁、防震、防潮、防雷、防过电压、隔热的措施；2）控制器配套的户外控制回路电缆需耐高温、防爆晒，不开裂。采用航空接插件与开关进行连接；3）控制器的外壳采不锈钢方形，防护等级ＩＰ５４。四遥远方通信功能，带手持式遥控器功能，三段式过流保护，三次自动重合闸功能，故障事件记录并追忆功能，数码管显示各遥测量。DB9串口调节，含接口调试软件，不带电池。7.1.3产品包装箱标志包装箱上应注明产品名称、型号、规格、制造单位、收货单位名称和地址、毛重、外形尺寸，并有“向上、怕湿、怕震”“小心轻放”“不准倒置”等明显标志。7.2包装产品应有包装规范，包装应保证产品在运输中不致损坏、变形和部件丢失。产品在箱内应固定牢靠，不能滚动和窜动。箱内应装有产品合格证、出厂检验报告单、安装使用说明书和装箱单。7.3运输产品在运输、装卸过程中不准倒置，不得受剧烈震动和碰撞。7.4储存产品应储存在通风、干燥及没有腐蚀性气体的室内，叠摞不过3件，并定期检查。8供货明细ZW32-12D/630-20[详情]

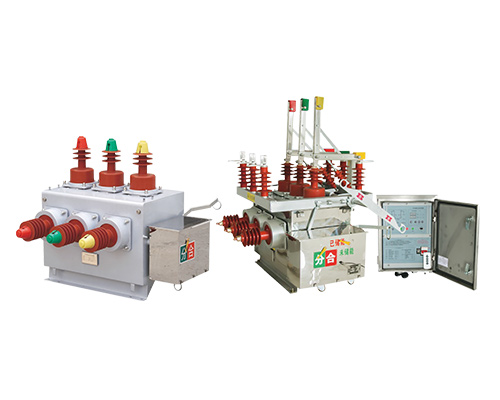

编辑ZW32型户外柱上真空断路（以下）为额定电压12KV，三相交流50Hz的户外高压配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，更适用于城市、农村电网建设改造及频繁操作的场所。ZW32真空断路器配用弹簧储能操作机构，可手动操作、电动操作和遥控分合闸操作。可在断路器侧边加装隔离开关，形成户外高压真空断路器一户外高压隔离开关组合电器，增加了可见隔离断口，并具有可靠的联锁操作。根据用户要求，可与相应的控制器配合组成交流高压真空自动重合器、自动分段器，自备操作电源，是实现配电网自动化的理想设备。采用高压电压互感器结构外置，一体安装均可.ZW32-12G/1250-20，ZW32-12系列柱式户外高压真空断路器是三相交流50hz、额定电压12kv的户外高压开关设备。适用于开断、关合城市或农村配电系统的负荷电流、过载电流和短路电流。断路器为全新的小型化设计，全封闭结构，独特的灭弧室封装技术，密封性能好、防潮、防凝露，适用于高温潮湿地区。zw32-12G断路器隔离开关组合电器是由zw32断路器隔离开关两大部分组成。使用环境编辑1、海拔：≤2000m及以下；2、周围空气温度：上限+30℃，下限-40℃；3、风压不超过700Pa(相当于风速34m/s)；4、振幅：无常性剧烈震动；5、防污秽等级Ⅲ级开关结构特点编辑1、断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使寿命长等特点。2、断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。3、三相支柱及电流互感器采用进口户外环氧树脂固体绝缘，或采用户内环氧树脂外包有机硅橡胶固体绝缘；具有耐高低温、耐紫外线、耐老化等特点。4、操动机构采用小型化弹簧操动机构，储能电机功率小，分合闸能耗低；机构传动采用真动传输方式，零部件数量小，可靠性高。操动机构置于密封的机构箱内，解决了操动机构锈蚀的问题，提高了机构的可靠性。5、断路器的分、合闸操作可采用手动或电动操作及远方遥控操作。可与智能控制器配套实现配电自动化，也可以与重合控制器配合组成自动重合器、分段器。6、断路器可以装设二相或三相电流互感器，供过电流或短路保护用，也可以给智能控制器提供电流采集信号；根据用户要求可加装计量用电流互感器。7、断路器可外带三相联动的隔离开关，在隔离开关分闸状态下有明显可见断口，并具备与断路器本体之间的防误联锁装置，只有在隔离刀完全合闸或完全分闸时才可操作断路器。可连装避雷器支柱绝缘子，维护方便。[详情]

35KV户外真空断路器ZW7户外高压真空断路器配用CT19BW操作机构，通过传动装置实现断路器的分、合功能，选配LZZBJ-35电流互感器（全封闭），供计量和继电保护用，其线圈数量、变比、精度可根据用户要求制作；选用FJ-01（6901）高压断路器绝缘脂以加强真空灭弧室及电流互感器的外绝缘，从而扩展了断路器的使用范围。断路器特点：本断路器具有结构简单，操作方便，，性能稳定，寿命长，不检修周期长等，其它同电压等级断路器不可比拟之优点。主要功能：a.采用真空灭弧，开断能力强，电寿命长，机械寿命10000次；b.结构简单，兔维护，不检修周期长c.绝缘性能好，防污树巨力强；d.可配弹簧或电磁操动机构，机械，可频繁操作；无火灾和爆炸隐患；e.内装电流互感器，讲师精度达0.2级，可实现三相互动保护;f.内附凝露控制器，能保持断路器在一定的温度、湿度下可靠运行。使用环境条件：a.周围空气温度：上限+40℃，下限-30℃;b.海拔：≤2000m(若需增高海拔，则额定绝缘水平相应提高);C.风压：不超过700Pa(相当于风速34m/s)；d.振幅：地震烈度8度;e.污秽等级:III级;f.大日温度差:不超过25℃[详情]

10KV户外真空断路器操作有以下些方面：1）真空断路器如是手动操作的顺序如下：a.用绝缘棒勾住储能手柄，一下一下将机构储到已储能位置；b.再用绝缘棒勾住合闸手柄，拉一下将断路器合上；c.需要分闸同上面样将断路器分闸。2）真空断路器如是电动的操作顺序如下：a.将真空断路器二次线和控制室用电缆连接好；b.控制柜上有分合按钮及储能开关照操作即可。3）真空断路器如是智能型的操作如下：a.智能控制器上面有控制面板，分合按钮操作；1通过真空断路器的控制回路与变电所的控制屏相连，在变电所内可以控制该断路器，收集信号，保护等功能。2、该断路器带上PT电源，在杆上安装简易控制器，控制器上有分合闸信号等，实现就地操作。3、断路器配上智能控制器电源等，可实现就地，遥控操作，或可通过控制器短信功能实现手机操作，通过GPRS功能传送，全面实现智能电网监控操作等。[详情]

高压户外真空断路器经过了长时间的使用后都会出现性能下降的情况，而减少这种情况的发生最好的办法就是进行正确的维护。一、高压户外真空断路器的维护方法：（1）长时间的运行时，需要每次间隔一年左右的时间进行一次停电维修，确保产品不会因为故障而导致性能与使用寿命下降。（2）当结束维护之后在投入正式使用前，最好能够将其线空载运行8-10次没有任何的异常之后再使用。（3）正确的使用方法是对高压真空断路器最好的维护，如果使用错误的方法不仅仅是让产品无法发挥出完整的功能，还会让使用寿命与性能都大幅下降。（4）对于管子的断口进行一次工频耐压试验在试验完成之后将测试出来的真空度记录下来。（5）对绝缘部件进行工频耐压试验在试验完成之后确认绝缘部件是否出现了异常，如果出现了任何的异常时都要立刻进行修复避免因为绝缘部件的异常对你的安全形成了一定的隐患。（6）对于高压真空断路器每个转动部件应仔细的查看卡簧与销子等等部件是否出现了松脱的现象有的话就需要立刻进行紧固，然后再对其进行转动与滑动的部分加入一些润滑油之后才可以进行使用。润滑油也不可以随意的添加的要根据厂家的需要进行添加并且润滑剂在加入之前还需要进行测试没有问题之后才可以加入。[详情]
