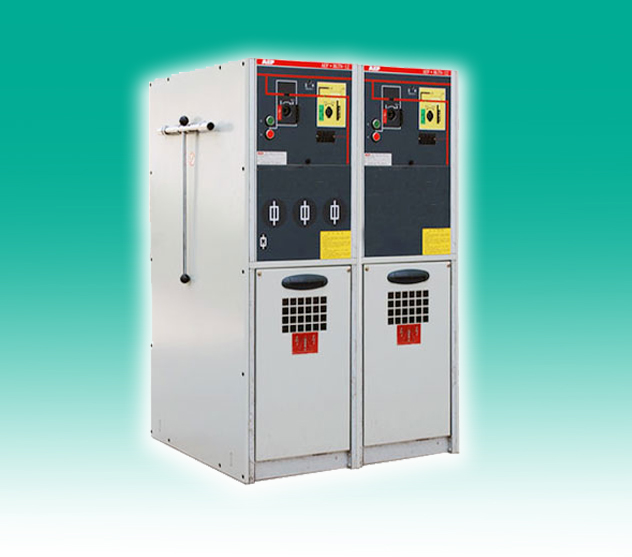

AEP-HGTN-12型固体绝缘全封闭环网柜AEP-HGTN－12型高压固体绝缘真空开关柜是以固体材料作为主绝缘体，真空介质作为灭弧介质，采用浇注、固封等技术把真空灭弧室及其导电部件有机结合起来，通过操作机构的运动来实现分、合负荷电流或短路电流，隔离负荷等功能，从而实现对供配电系统的控制和对设备、人身安全的保护；该产品具有结构简单、体积小、无毒、无污染、绿色环保等优点，符合全球绿色产品的发展理念.结构特点隔离断口可见有熔断器方案双断口隔离开关独立的接地开关有防凝露设计有泄压口及泄压通道单元独立，不共箱母线系统采用绝缘母线理论上可以无限扩展熔断器有辅助接地符合标准本产品符合以下标准:GB3906《3~35KV交流金属封闭开关设备》、GB/T11022《高压开关设备和控制设备标准的共用技术要求》，IEC60298《额定电压1KV以上50KV及以下交流金属封闭开关设备和控制设备》，DL/T404《户内交流高压开关柜订货技术条件》标准.应用领域AEP-HGTN－12型高压固体绝缘开关柜适用于交流50HZ、10kV的电力系统，广泛应用于工业及民用电缆环网及供电末端.特别适用于以下场所：城市居民区配电、小型二次变电站、开闭所、工矿企业、商场、机场、地铁、风力发电、中小型电厂、医院、体育场、铁路、隧道等等电气设备的保护和控制之用.正常使用条件海拔高度≤1000m环境温度：-25℃-45℃，最大温差≤25℃相对湿度：日相对湿度平均值不超过95％月相对湿度平均值不超过90％抗震能力：地面水平加速度≤0.4m/s2地面垂直加速度≤0.2m/s2※无剧烈震动和冲击以及有火灾、化学腐蚀、爆炸危险的场所.<tablestyle="margin:autoautoauto4.7pt;width:388.05pt;border-collapse:collapse"ke-zeroborder"border="0"width="517"cellpadding="0"cellspacing="0">序项目断路器柜负荷开关/柜组合电器柜1额定电压kV122母线额定电流A6303额定电流A63063010041min工频耐受电压（相间、对地、真空断口/隔离断口）kV42/48（49）5雷电冲击耐受电压（相间、对地、真空断口/隔离断口）kV75/856额定有功负载开断电流A6307额定闭环开断电流A6308额定电缆充电开断电流A169交接电流开断能力A315010额定短路关合电流50/5050/5080/－11（真空开关/接地开关）kA12额定短路开断电流kA2031.513额定短时耐受电流（主回路/接地开关/接地连接回路）kA20/20/17.320/20/17.314额定峰值耐受电流（主回路/接地开关/接地连接回路）kA50/50/43.450/50/43.415额定短路持续时间（主回路/接地开关/接地连接回路）s2004-2-22004-2-216机械寿命（次）真空开关1000017隔离/接地开关2000/2000[详情]

环网柜HXGN15-12产品描述HXGN15-12型环网柜主要用于环网、终端配电网和工业用电设备，起接受、分配电能和保护作用等.也适用于装入箱式变电站.可配装FN12压气式负荷开关、FZN21、FZN25真空负荷开关，方案灵活多变，配套性强.HXGN15-12系列箱型固定式交流金属封闭开关设备（以下简称环网柜），适用于额定电压3.6-12kV、额定频率50Hz的户内交流高压成套装置.符合国家标准GB3906-91《3-35kV户内交流金属封闭开关设备》、KL404/T《户内交流高压开关柜定货技术条件》及是工委员会IEC-298《交流金属封闭开关设备和控制设备》标准.本产品采用FN□-10（R）D/100-31.5型户内交流高压负荷开关—熔断器组合电器、FN□-10D/630-20型户内交流高压真空负荷开关、FN□-10（R）D/630型户内交流空气负荷开关—熔断器组合电器、FZN□-真空负荷开关作为主开关，主要用于三相交流环网、终端配电网和工业用电设备，作为接受和分配之用.也适用于箱式变电站之用.[详情]

JLSZW-6-10型户外干式组合互感器[详情]

JLSZW□-□户外环氧树脂浇注式组合互感器[详情]

JDZX6-35W-JDZX（F）6-35W-JDZX9-35W型电流互感器[详情]

JDZ8-35W-JDZX8-35W户外户内电压互感器[详情]

JDZW-12-JDZXW-12型户外烧注式电压互感器[详情]

JDZX6-35W2型干式户外电压互感器[详情]

电压互感器JDCF-66本型互感器为单相四绕组、串级式户外装置.供额定频率50Hz，66kV中性点非有效接地系统中作电压,电能测量及继电保护用.产品具有良好的励磁特性，运行可靠维护简便，顶部装有金属膨胀器，为全密封结构.JDCF-66W1适用于海拔1000m以下，环境温度-30℃～+40℃，技术参数见表.技术参数型号额定一次电压KV测量二次绕组保护二次绕组剩余电压绕组二次绕组极限输出VA额定绝缘水平KV爬电比距cm/KV油重/总重kg额定电压KV准确级额定输出VA额定电压KV准确级额定输出VA额定电压KV准确级额定输出VAJDCF5-66W166/√30.1/√30.2500.1/√33P4000.1/33P100200072.5/140/3252.590/530[详情]

LZZW-12型电流互感器高精度全工况户外环氧浇注式产品阐述[详情]

LZZBJ71--35W-LZZW-35户外电流互感器产品阐述[详情]

户外电流互感器LB5-66产品阐述户外电流互感器LB5-66产品综述祝捷电气：互感器适用于50Hz，66kV电力系统中作电流、电能测量及继电保护用.该产品为全密封瓷箱式油纸绝缘链型结构，具有三个或四个二次绕组，一次绕组制成两段，通过储油柜上出线端子的不同接线方式，可以得到两种电流比，器身装在瓷箱内并固定在底座上，二次出线由小瓷套引出，储油柜上装有金属膨胀器.本产品适用于海拔1000m以下，环境温度-30℃~+40℃.1、接地螺栓2、出线夹3、放油活门4、铭牌5、底座6、瓷套7、储油柜8、联接片9、一次接线端子P210、一次接线端子P111、膨胀器技术参数额定电压（kV）额定电流比（A）级次组合准确级额定输出VA准确限值系数极性额定短时热电流kA额定动稳定电流kV额定绝缘水平kV爬电比距cm/kV油重kg总重kg满匝数抽头0.5级662×25～2×750∕5P∕P∕0.5P∕P∕0.2P∕P∕0.2sP∕P∕0.5∕0.2sP5015减2.7～506.8～12572.5∕140∕3251.81004400.5500.2500.2s402×600∕5测量级抽头2×300∕5P∕P∕0.5P∕P∕0.2P∕P∕0.2sP∕P∕0.5∕0.2sP1501525～5062.5～1250.550300.250300.2s40302×750∕5测量级抽头2×400∕5P∕P∕0.5P∕P∕0.2P∕P∕0.2sP∕P∕0.5∕0.2sP501525～5062.5～1252.50.550300.250300.2s40302×1000∕5测量级抽头2×500∕5P∕P∕0.5P∕P∕0.2P∕P∕0.2sP∕P∕0.5∕0.2sP501525～5062.5～1250.550300.250300.2s4030[详情]
